حفارة جامبو مزدوجة الذراع DT2-30



المواصفات:


حفارة جامبو مزدوجة الذراع هو نوع من اثنين من الازدهار تحت الأرض آلة الحفر العملاقة التي تستخدم عادة في بناء نفق للتعدين والمعادن والماء والكهرباء والسكك الحديدية والطرق السريعة والهندسة، وما يمكن أن تعمل على سطح النفق، سقف، والجانب الكلمة. طفرة ضخمة مزدوجة يمكن حفر ليس فقط ثقب الانفجار، ولكن أيضا حفر حفرة بولت بسهولة.

المميزات:

1. حفارة جامبو مزدوجة الذراع الهيدروليكية

1) كفاءة عالية: تصميم فريد من ترجمة الطفرة الحفر يحسن الدقة والتوازي من تباعد البئر، الذي يحقق وتحديد المواقع بدقة وسريعة.

2) مدى الضرب 360 º: تلسكوبي ازدهار يعوض الفرق النزوح الناتجة عن ذراع الحفر عندما تتحرك نحو الانخفاض.

3) القوة المستقرة: هو مربع تصميم المقطع العرضي شعاع من الذراع يجعل القوة الشاملة على ازدهار حفر أكثر استقرارا.

4) الحركة المرنة: محرك الروتاري في الجزء الأمامي من الذراع يجعل كله تغذية التحرك بمرونة آلية (± 180°).

2. صخرة حفر حفارة جامبو مزدوجة الذراع

1) عالية الكفاءة: يتم استيراد روك الحفر استخدمناها من فرنسا Montebert، التي هي صغيرة وخفيفة ومستقرة.

2) ويمكن استخدامه لحفر الصخور مع صلابة عالية، والذي هو الكفاءة 2-4 مرات من حفر الصخور المحمولة التقليدية.

3) الخدمة الطويلة في الحياة: تصميم محوري من المحركات الدوارة وساق يضمن الخدمة الطويلة في الحياة من حفر الصخور.

3. النظام الهيدروليكي حفارة جامبو مزدوجة الذراع

1) نظام مضخة متغير هو أكثر استقرارا وكفاءة.

2) نظام الترشيح متعددة يحسن النظافة النفط ويقلل من فشل النظام الهيدروليكي.

3) الرشيد تدفق المضخة وكفاءة برودة المياه تأكد من أن النظام يمكن الحفاظ على درجة حرارة الزيت الطبيعي بعد العمل لساعات طويلة ".

4) واحد الطفرة الحفر الجامبو يتبنى تقنية ضغط متدرج، الذي يحسن المباراة بين دفع القوة وقوة تأثير، ويحسن المواقع وكفاءة الحفر.

5) وهي مجهزة أيضا مع التحكم اليدوي أربعة اتجاه رافعة.

4. تكوين معيار حفارة جامبو مزدوجة الذراع

1) هيدروليكي Montebert روك المثقاب HC25.

2) هيدروليكية كبل طبل.

3) الداعم مضخة المياه وضاغط الهواء.

4) والسلامة Lowerable سقف (مطابق مع متطلبات المتساقطة).

5) كبير عمل السلطة الخفيفة.

5. تكوين اختياري

1) هيدروليكيMontebert روك المثقاب HC50.

2) طاقة محرك الديزل كبير / صغير .

التقنية الفنية حفارة جامبو مزدوجة الذراع:
سرعة الحفر 0.8 to 2 (m/min)
طول قضيب الحفر 3090/2475 مم
قطر الحفر Φ 28 to 102 (مم)
عمق الثقب (بالمرة الواحدة) 2700/2100 مم
المقطع العرضى (الطول × العرض) ≤ 7.5 × 5.3 (m)
سرعة الرحلة 25 متر\ دقيقه
القدرة على التسلق ≤ 14°
العرض على لوحة المسار 330 مم
ثقابة الصخور 2 HYD200 (لوتس هيل)
2 HC25/HC50 (Montebert اختياري)
الابعاد الشاملة 9065 × 1350 × 2615 (مم)
الابعاد الشاملة 12100 كيلو جرام
حفارة جامبو ذات العجلات DW1-31حفارة جامبو ذات العجلات DW1-31
النظام الكهربائى حفارة جامبو مزدوجة الذراع:
اجمالى الطاقة 77.2 كيلو واط
قوة المحرك 75 كيلو واط
الجهد الكهرائى 380 to 1140 (V)
التردد 50 to 60 (Hz)
لنظام الهيدروليك حفارة جامبو مزدوجة الذراع:
المضحة الهيدروليك الرئيسية Two Plunger Pump and Two Gear Pump
تصنيف ضغط العمل 20 ميحا باسكال
سعة خزان الزيت 500 L
اسلوب تثبيت الحرارة المياه
لوحة التشغيل Two Sets
الذراع العلوى حفارة جامبو مزدوجة الذراع:
عدد الاذرع 2 Sets
رحلة التعويض 1550 مم
نوع النقل Hydraulic Translation
زاوية الدوران (الايجابية السلبية) ± 180°
زاوية الارجوحة (داخل /خارج) 14/35 (º)
زاوية الارتفاع / الانخفاض + 55/− 16 (º)
(دافع)تارجح الزاوية + 35/− 15 (º)
زاوية الارجوحة  (الدفع) + 35/− 12 (º)
الطول المرن  850 مم
محرك الديزل:
الموديل ( كامينز)B3.3-80
القوه-كيلو واط 60 كيلو واط
طريقة شفط الهواء Turbo-Charge or Charge Inter-Cooling
تصنيف الطاقة / سرعة التدوير 80/2200 (HP/RPM)
الحد الاقصى : عزم التدوير / السرعة 292/1600 (N·m/RPM)
مستوى الانبعاثات Tier2
الوزن 275 Kg

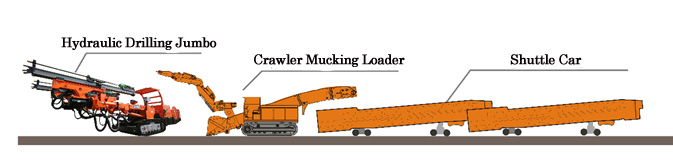

عرض لمشاريع الطريق النفقي:
